防静电实验室接地系统构建指南：原理、规范与实操要点
在电子元器件制造、精密仪器研发、微电子测试等领域，防静电实验室是保障产品质量与实验精度的核心场所。静电作为隐形“杀手”，不仅可能导致元器件击穿损坏、实验数据失真，还可能引发安全隐患。而接地系统作为防静电防护体系的核心环节，其规范设计与正确实施直接决定了防静电效果。本文将结合行业标准与实操经验，详细拆解防静电实验室接地的核心逻辑、技术规范及实施要点，同时配套实操视频，助力相关从业者精准构建可靠的接地系统。
（建议嵌入视频：标题《防静电实验室接地系统搭建全流程实操》，内容涵盖接地体制作、连接线铺设、接地电阻检测、系统调试等核心环节的实操演示，配合字幕标注关键技术参数与注意事项）
一、防静电实验室接地的核心原理与作用
防静电接地的核心原理是通过导体将实验室内部的静电电荷引导至大地，形成电荷泄放通道，避免电荷在设备、人员或实验物料表面积聚，从而消除静电电位差。其核心作用体现在三个维度：一是泄放静电，当人体、设备产生静电时，通过接地系统快速将电荷导入大地，防止静电积累产生高压；二是等电位连接，使实验室内部的设备、工作台、金属框架等导电体处于同一电位，避免因电位差产生静电放电；三是保障安全，当出现异常漏电等情况时，接地系统可将电流导入大地，保护人员与设备安全。
二、防静电实验室接地的核心技术规范
构建防静电实验室接地系统，需严格遵循《GB 50057-2010 建筑物防雷设计规范》《SJ/T 10694-2006 电子产品制造与应用系统防静电检测通用规范》等相关标准，关键技术参数与规范要求如下：
1. 接地电阻要求
防静电接地电阻的核心要求是确保电荷能够快速泄放，一般情况下，实验室防静电接地电阻应≤10Ω；若实验室同时涉及防雷接地或设备保护接地，需采用联合接地系统，此时联合接地电阻应≤4Ω。需注意，接地电阻并非越小越好，需在满足泄放需求的前提下，平衡施工成本与系统稳定性。
2. 接地系统的构成规范
防静电实验室接地系统通常由接地体、接地线、等电位连接体三部分构成，各部分规范要求如下：
接地体：优先采用自然接地体（如建筑物基础钢筋、地下金属管道等），若自然接地体无法满足要求，需设置人工接地体。人工接地体可采用镀锌钢管（直径≥20mm，长度≥2.5m）、镀锌角钢（规格≥50×50×5mm，长度≥2.5m）或镀锌扁钢（规格≥40×4mm），埋深应≥0.8m，且需远离地下水源、电缆沟等区域，避免干扰。
接地线：应选用铜芯导线，截面面积需根据承载电流与敷设距离确定，一般情况下，主干线截面面积≥16mm²，支线截面面积≥4mm²。接地线需避免与强电电缆并行敷设，若必须交叉，交叉角度应≥90°，且间距≥0.5m，防止强电干扰静电泄放。
等电位连接体：实验室内部的设备外壳、工作台金属框架、防静电地板支架、金属门窗等导电体，均需通过等电位连接线与接地干线可靠连接。等电位连接应采用螺栓连接或压接，确保接触电阻≤0.1Ω，避免虚接导致静电泄放不畅。
3. 特殊区域接地要求
对于精密仪器区、易燃易爆试剂存储区等特殊区域，接地系统需进一步强化：精密仪器区应设置独立的接地支线，避免与其他设备共用接地线，防止干扰仪器正常工作；易燃易爆试剂存储区的接地系统需与防雷接地系统严格分离，接地电阻≤10Ω，同时定期检测接地连续性，防止静电放电引发火灾爆炸隐患。
三、防静电实验室接地系统实施步骤
结合实操经验，防静电实验室接地系统的实施可分为四个核心步骤，具体如下（详细实操流程可参考配套视频）：
1. 现场勘查与方案设计
首先对实验室场地进行勘查，明确实验室面积、设备布局、地下管线分布、土壤电阻率等关键参数。根据勘查结果，结合相关标准要求，制定接地系统方案，确定接地体类型、敷设位置、接地线规格、等电位连接点分布等核心内容。若土壤电阻率较高（如砂石地），需在接地体周围敷设降阻剂，确保接地电阻达标。
2. 接地体施工
若采用人工接地体，按设计位置开挖接地沟（沟宽≥0.5m，沟深≥0.8m），将镀锌钢管、角钢等接地体垂直打入沟底土壤中，接地体间距≥5m。多个接地体之间采用镀锌扁钢焊接连接，形成接地网。焊接处需进行防腐处理（先涂刷防锈漆，再缠绕防水胶带），防止长期埋地导致锈蚀，影响接地效果。若采用自然接地体，需确认建筑物基础钢筋、地下金属管道等的连续性，将其作为接地体的核心部分，通过镀锌扁钢引出接地干线。

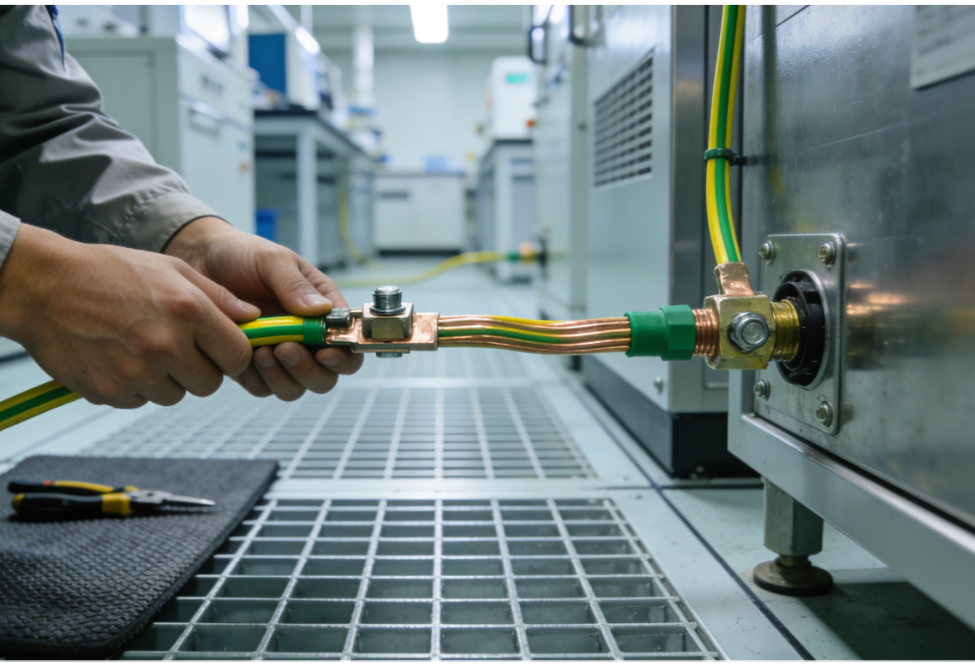

3. 接地线敷设与等电位连接
接地线采用明敷或暗敷方式敷设，明敷时需固定牢固，避免受压、受拉或被尖锐物体划伤；暗敷时需穿保护管，避免与其他管线交叉干扰。将接地干线从接地体引出后，沿实验室墙体或地面敷设至各等电位连接点，再通过支线将设备、工作台、防静电地板等导电体与接地干线连接。连接时需确保接触面清洁、干燥，采用螺栓紧固，必要时加装防松垫圈，防止松动导致接触不良。
4. 接地电阻检测与系统调试
接地系统施工完成后，采用接地电阻测试仪对接地电阻进行检测，检测点包括接地体引出端、等电位连接点等关键位置。若检测结果不满足标准要求，需通过增加接地体数量、敷设降阻剂等方式进行优化，直至接地电阻达标。同时，对整个接地系统的连续性进行检测，确保各连接点无虚接、断路情况。调试完成后，做好检测记录，标注各关键参数，为后续维护提供依据。
四、接地系统的日常维护与注意事项
防静电接地系统的可靠性需依靠日常维护保障，核心维护要点如下：一是定期检测，每季度至少对接地电阻进行一次检测，每年进行一次全面的系统排查，及时发现接地体锈蚀、接地线松动、接触不良等问题；二是防腐维护，定期检查接地体焊接处、接地线接头的防腐情况，若出现锈蚀，及时重新进行防腐处理；三是避免破坏，严禁随意拆卸、切割接地线或接地体，严禁在接地沟上方堆放重物、倾倒腐蚀性物质；四是人员管理，对实验室工作人员进行培训，规范操作流程，避免因人为操作导致接地系统损坏。
结语
防静电实验室接地系统的构建是一项系统工程，需兼顾原理科学性、设计规范性与实操可靠性。只有严格遵循相关标准，精准把控接地体施工、接地线敷设、等电位连接等关键环节，同时做好日常维护，才能确保接地系统稳定运行，有效抵御静电干扰，保障实验安全与产品质量。配套实操视频已详细演示各核心环节的操作流程，建议结合本文内容与视频实操，精准落地接地系统构建工作。若在实施过程中遇到土壤电阻率过高、特殊设备接地等疑难问题，可咨询专业防静电技术团队，定制个性化解决方案。
